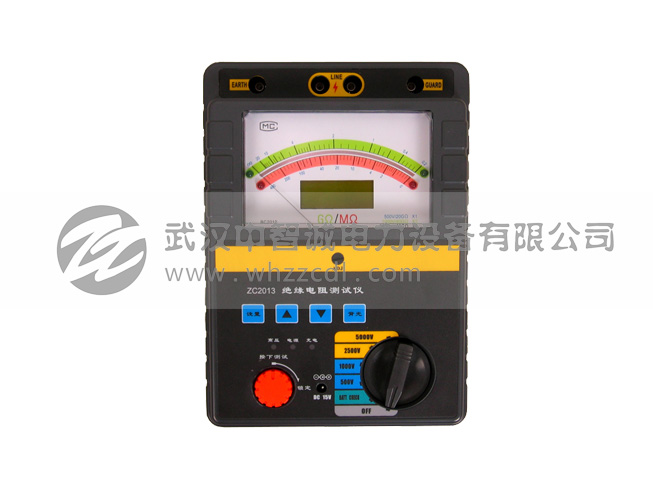

ZC2013型智能雙顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器完美結合，該系列表具有多種電壓輸出等級（500V、1000V、2500V、5000V）、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
1、有多種電壓輸出選擇500V、1000V、2500V、5000V，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示。
2、兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。
3、機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。
4、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
5、 操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。
6、 儀表產生高壓時，有提示音輸出。
7、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
8、 交直流兩用，配置可充電池和交流適配器。
9、儀表采用便攜式設計，便于野外操作。
10、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
|
型 號 |
ZC2013 |
||||
|
輸出電壓 |
500V DC |
1000V DC |
2500V DC |
5000V DC |
|
|
精度 |
溫 度 |
23℃±5℃ |
|||
|
絕緣電阻 |
1MΩ～20GΩ ±5％ |
2MΩ～40GΩ±5％ |
5MΩ～100GΩ ±5％ |
10MΩ～200GΩ ±5％ |
|
|
輸出電壓 |
4MΩ～20GΩ 0～+10％ |
8MΩ～40GΩ0～+10％ |
20MΩ～100GΩ 0～+10％ |
40MΩ～200GΩ 0～+10％ |
|
|
高壓短路電流 |
≥3mA |
||||
|
工作電源 |
8節AA型充電電池，外置充電適配器 |
||||
|
工作溫度及濕度 |
-10℃～40℃，最大相對濕度85％ |
||||
|
保存溫度及濕度 |
-20℃～60℃，最大相對濕度90％ |
||||
|
絕緣性能 |
電路與外殼間電壓為1000V DC時，最大2000MΩ |
||||
|
耐壓性能 |
電路與外殼間電壓為2500V AC時，承受1分鐘 |
||||
|
尺 寸 |
230mm×190mm×90mm (L×W×H) |
||||
|
重 量 |
2KG |
||||
|
附 件 |
測試線一套，說明書，合格證，充電適配器,電源線 |
||||
ZC20系列產品選型指南：
|
型 號 |
輸出電壓 |
測量范圍 |
說明 |
|
ZC2010 |
500V/1000V/2500V (三檔電壓) |
20GΩ/40GΩ/100GΩ |
機械指針顯示, 短路電流1mA |
|
ZC2011 |
2500V/5000V (二檔電壓) |
100GΩ/200GΩ |
機械指針顯示, 短路電流1mA |
|
ZC2012 |
2500V/5000V (二檔電壓) |
100GΩ/200GΩ |
雙顯（機械指針與數字顯示）; 交直流兩用帶充電電池；吸收比、極化指數測試；短路電流3.3mA; 參數存儲。 |
|
ZC2013 |
500V/1000V/2500V/5000V (四檔電壓) |
20GΩ/40GΩ/100GΩ/200GΩ |
雙顯（機械指針與數字顯示）; 交直兩用帶充電電池；吸收比、極化指數測試；短路電流3.3mA; 參數存儲。 |
|
ZC2014 |
2500V/5000V/10000V (三檔電壓) |
100GΩ/200GΩ/400GΩ |
雙顯（數字與模擬指針顯示）；交直兩用帶充電電池；短路電流1mA；19次參數存儲； |
|
ZC2015 |
250V/500V/1000V/2500V/5000V (五檔電壓) |
10GΩ/20GΩ/40GΩ/100GΩ/200GΩ |
雙顯（數字與模擬指針顯示）；交直流兩用帶充電電池；吸收比、極化指數測試；短路電流3.3mA；19次參數存儲； |
|
ZC2016 |
5000V/10000V(二檔電壓) |
200GΩ/400GΩ |
雙顯（數字與模擬指針顯示）；交直流兩用帶充電電池；吸收比、極化指數測試；短路電流3.3mA；19次參數存儲； |
